Konfigurasi SVI dan Port Based MLS (Multi Layer Switch) | Hari ke - 6

A. Pendahuluan
     Assalamualaikun wr.wb, welcome to my blog. Pada kesempatan kali ini, saya akan menjelasakan dan tutorial SVI dan Port Based pada Multi Layer Switch.

B. Latar Belakang
     Ingin mempelajari tentang cara konfigurasi SVI dan Port Bases pada Multi Layer Switch Cisco.

C. Alat dan Bahan
     1. PC
     2. Packet Tracer
     3. Internet

D. Manfaat dan Tujuan
     Dapat mengkonfigurasi SVI dan Port Based pada Multi Layer Switch Cisco.

E. Pembahasan

Multi Layer Switch merupakan salah satu produk dari vendor Cisco yang memiliki dua fungsi layer Osi dimana perangkat jaringan ini dapat menjadi fungsi layer dua seperti halnya router, dan juga bisa menjadi fungsi layer tiga seperti halnya switch pada umumnya. Secara default MLS berada pada layer dua (data link layer). Karena memiliki fungsi dua layernya tersebut dan memiliki interface yang banyak Multi Layer Switch sangat cocok digunakan untuk membangun sebuah jaringan dengan biaya yang tidak terlalu memakan biaya. Dan pada kali ini kita akan melakukan konfigurasi SVI dan Port Based pada Multi Layer Switch.

Pertama kita buat dulu topologi seperti dibawah. Disini saya menggunakan 1 Multi Layer Switch, 3 switch, dan 7 client. Disitu juga ada 3 Vlan yang akan kita konfigurasi juga. Area kuning adalah yang akan dikonfigurasi SVI, dan area biru yang akan dikonfigurasi Port Based.

Lalu kita konfigurasi interface yang saling terhubung antara dua switch yang berada pada area kuning dan mls menjadi switchport mode trunk.

1. Masuk kedalam interface, ketikkan int fa 0/?????
2. Lalu ketikkan switchport mode trunk.
3. Lalu exit, ketikkan exit.
4. Lalu build configuratiion, ketikkan do write

Untuk multi layer switch cara mengubah interfacenya menjadi switchport mode trunk :

1. Masuk interfacenya lalu, ketikkan int fa/??
2. Lalu enkapsulasi, ketikkan swichport trunk encapsulation dot1q
3. Lalu ubah modenya, ketikkan switchport mode trunk

Lanjut kita buat vlan pada semua switch di area kuning termasuk mls. Interface vlan pada area kuning tidak perlu diberi ip.

1. Buat vlan, ketikkan vlan ?
2. Lalu beri nama, ketikkan name *terserah*
3. Lalu exit, ketikkan exit

Kita ubah interface yang terhubung kepada komputer menjadi mode access vlan.

1. Masuk interface, ketikkan int fa0/???? atau bisa menggunakan perintah ini untuk memasukkan lebih dari satu int secara langsung, int range fa 0/x - x

2. Lalu ubah modenya ke dalam mode access, ketikkan switchport mode access

3. Selanjutnya ubah kedalam mode access vlan, ketikkan switchport access vlan ?

4. Lalu exit, ketikkan exit

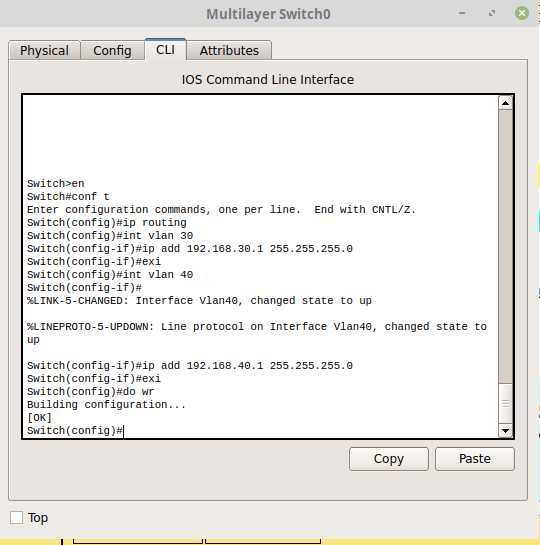

Lalu kalian konfigurasi SVI pada Mls nya.

1. Ketikkan iprouting
2. Beri ip pada int vlannya, ketikkan int vlan ?, ip add x.x.x.x x.x.x.x
3. Build configuratio, ketikkan do write

lalu beri ip pada komputernya

Lalu kita ping dari salah satu pc yang berada pada vlan 40 ke pc yang berada pada vlan 30.

Oke, SVI sudah berhasil. Selanjutnya kita lakukan konfigurasi Port Based. Caranya mudah kita buat vlannya pada MLS dahulu lalu kita beri ip pada int vlannya.

Selanjutnya kita buat vlan pada switch.

Lalu kita ubah mode interface pada switch menjadi switchport mode access vlan.

Beri ip pada client.

Lalu kita coba test ping dengan sesama vlan da beda vlan.
