A. Pendahuluan
     Assalamualaium wr.wb, apa kabar semuanya?, pada kesempatan saya kali ini. saya akan melakukan konfigurasi Router OSPF.

B. Latar Belakang
     Mempelajari tentang konfigurasi Router OSPF.

C. Alat dan Bahan
     1. PC
     2. Packet Tracer

D. Manfaat dan Tujuan
     Dapat mengkonfigurasi router OSPF cisco.

E. Pembahasan

    OSPF (Open Shortest Path First) merupakan sebuah routing protokol Internet Gateway Protocol (IGP) yang menggunakan algoritma link state routing (LSR). OSPF dapat melakukan konfergensi secara cepat dan menentukan path terbaik beradasarkan cost terendah. Jadi pada routing protocol ini menghitung rute tercepat ke suatu tujuan melalui jaringan berdasarkan cost terendah. Sekarang kita akan melakukan konfigurasinya.

Pada topologi diatas terdapat dua area OSPF yang berbeda yaitu area 0 dan area 1. Pada topologi tersebut terdapat area 0 pada Router 1 dan area 1 pada Router 3. Router 2 terhubung ke kedua area yang menjadikannya ARB (Area Border Router). Dan nanti goalnya adalah clienyt yang berada pada area 0 dan melakukan ping terhadap area 1.

Pertama kita aktifkan dan beri ip terlebih dahulu kepada seluruh interface router.

Lalu kita beri ip pada masing - masing client.

Setleh itu kita lakukan routing ospf nya.

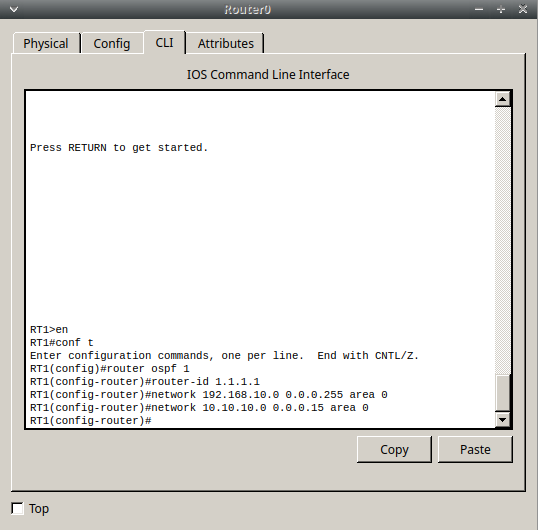

Router 1 :

RT1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
RT1(config)#router ospf 1
RT1(config-router)#router-id 1.1.1.1
RT1(config-router)#network 192.168.10.0 0.0.0.255 area 0
RT1(config-router)#network 10.10.10.0 0.0.0.15 area 0

Router 2 :

RT2>en
RT2#conf t
Enter configuration commands, one per line. End with CNTL/Z.
RT2(config)#router ospf 10
RT2(config-router)#router-id 2.2.2.2
RT2(config-router)#network 10.10.10.0 0.0.0.15 area 0
RT2(config-router)#network 11.11.11.0 0.0.0.15 area 1
00:04:33: %OSPF-5-ADJCHG: Process 10, Nbr 1.1.1.1 on FastEthernet0/0 from LOADING to FULL, Loading Done

RT2(config-router)#exit
RT2(config)#do wr
Building configuration...
[OK]
RT2(config)#
00:04:54: %OSPF-5-ADJCHG: Process 10, Nbr 3.3.3.3 on FastEthernet0/1 from LOADING to FULL, Loading Done

RT2(config)#

Router 3 :

RT3>en
RT3#conf t
Enter configuration commands, one per line. End with CNTL/Z.
RT3(config)#router ospf 10
RT3(config-router)#router-id 3.3.3.3
RT3(config-router)#network 192.168.11.0 0.0.0.255 area 1
RT3(config-router)#network 11.11.11.0 0.0.0.15 area 1
RT3(config-router)#exit
RT3(config)#do wr
Building configuration...
[OK]
RT3(config)#

Lalu kita coba ping antara client komputer yang berada pada area 0 ke area 1 maupun sebaliknya.

Dan ternyata bisa ping. Itu tandanya konfigurasinya berhasil.

F. Refrensi

Kak Nadjib Ali (Best Path Network)

Kak Rifal Ardiansyah (Best Path Network)

Work book CCNA Best Path Network

    Nah itu dia sekian dari saya, mohon maaf jika ada kesalahan, dan semoga bermanfaat.
Wassalmualaikum wr.wb
